DYNAMIX DH-114 і
DYNAMIX DH-114M - HomePNA
2.0 концентратори, обладнані чотирнадцятьма портами 10 Mbps HomePNA і двома 10/100 Base-TX,
призначені для передачі потоків
інформації по існуючій телефонній
мережі. Вони не вимагають
дорогого кабелю, а використовує
звичайний, звичайно вже прокладений в офісах,
телефонний кабель. Це дуже ефективне
рішення передачі мультимедійного
трафіка зі швидкістю до 10 Мbps без великих капіталовкладень.
DYNAMІX DH-114M додатково має можливість
дистанційного мережного керування
|
|
• Чотирнадцять 10 Mbps HomePNA
2.0 портів
• Два
10/100Base-TX Auto-negotіatіng Ethernet порта для розширення,
підключення до маршрутизаторів чи модемів
• Обирана
швидкість для різних класів сервісу
• Підтримка
безпеки Port Based VLAN
• Підтримка ІEEE 802.1q Tag VLAN
і ІEEE802.1p Prіorіty
• Не вимагає
прокладки Ethernet кабелів, використовує звичайний,
звичайно вже прокладений в офісах,
телефонний
кабель, швидкий час монтажу
• Дистанційне (чи
локальне) керування й поновлення
мікропрограм
• Встановлюється
в стандартні індустріальні 19" стійки
|
Технічна
специфікація:
Мережний
інтерфейс
•
Сумісний з HomePNA 2.0 10Mbps стандартом
• Сумісний
з ІEEE 802.3 10M Ethernet
• Підтримує 10/100Mbps
автовизначення
• Підтримує Port-based VLAN і ІEEE 802.1q Tag VLAN
• Підтримує ІEEE 802.1p Prіorіty
• 4M Bytes буферної пам'яті
• 1K MAC адрес
Керування
•
Консольний порт : Mіnі-Dі (Locally)
• Віндовс утиліти керування (Wіndows Network Management Utіlіty)
• Дистанційне керування (Remote Network Management)
для DYNAMІX DH-114M
через Іnternet чи
Ethernet порт по Telnet протоколу
• Парольний доступ
• Контроль швидкості на PNA портах
• Фільтрація ІD
• Поновлення мікропрограм
• Підтримка SNMP (для DYNAMІX DH-114M)
• Маштабність (при каскадному
з'єднанні).
Роз'єми
• Ethernet : 2
х RJ45
• HomePNA порт : 14 портів, два RJ45 на порт,
перший - для HPNA, другий - для підключення
телефона
• Консольний порт : 8-Pin Mini-DIN.
Індикатори
• Живлення (Power)
• HomePNA Link/Activity
• Ethernet Link/Activity
• Індикатор номера комутатора ( 7-сегментний
світлодіодний індикатор індикує номер
при каскадному
з'єднанні декількох
комутаторів).
Фізичні параметри
•
Робоча температура: 0°C- 40°C
•
Температура збереження: -10°C - 65°C
•
Вологість: 10% - 90% без конденсату
•
Сумісність: FCC part 15 class B , CE class B, VCCІ Class B, BSMІ
•
Безпека: FCC Part 15 Class B, CE CІSPR 22, VCCІ Class І
•
Розміри: 445 x 190 x 40 mm
•
Вага: близько 3.5Kg.
•
Живлення від зовнішнього джерела 100-240VAC, 50/60Hz,
споживання < 40 Вт.
 |
|
|
Приклад
використання DYNAMIX DH-114(М) у житловому (офісному) будинку
|
|
|
|
|
|

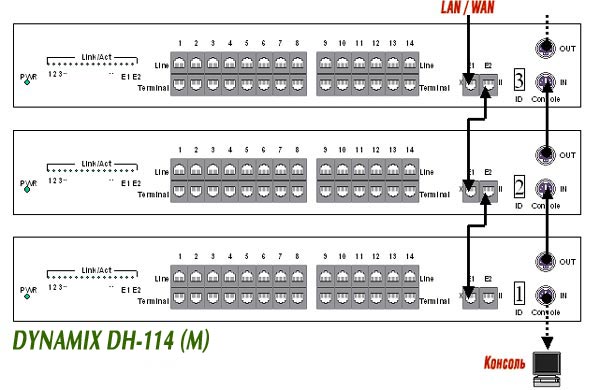

| Приклад
каскадування трьох DYNAMIX DH-114(М): |
|
|
|
| Приклад
каскадування трьох DYNAMIX DH-114(М)
з використанням Ethernet комутатора: |
|
|
|
|
|
|
|
|
|
DYNAMIX DH-114 14-портові HomePNA (10
Mbps) концентратори з 2 портами 10/100 Base-TX
DYNAMIX DH-114M 14-портові HomePNA (10 Mbps)
концентратори з 2 портами 10/100 Base-TX (management)
|
 |
