Рішення на
базі
HomePNA обладнання сімейства DYNAMIX:
Створення квартирної мережі по
телевізійному кабелю на основі DYNAMIX HP-30 Coax
Застосування технології
HomePNA 3.0 і конверторів DYNAMIX HP-30 Coax дозволяє передавати дані зі швидкістю
до 128 Мб/с по вже наявному у квартирі телевізійному кабелю.
Використання HomePNA 3.0 обладнання у квартирі дозволяє створити "квартирну мережу" найбільш
економним способом - без прокладки додаткових проводів.
Середовищем передачі даних є коаксіальний телевізійний кабель, розведений у квартирі.
Робоча відстань - біля 1200м.
У квартирі може бути встановлено:
1. |
DYNAMIX HP-30 Coax - конвертор (адаптер) HomePNA 3.0 - Ethernet,
(передача даних по коаксіальному
кабелю). Телевізійне зображення з антени надходить у ТВ розетки. розташовані у всіх кімнатах квартири.
ТВ приймач, розташований у житловій кімнаті
(1) дозволяє приймати телевізійне зображення як безпосередньо від антени через ТВ розетку, так і через
SET TOP BOX, підключений через Ethernet інтерфейс до конвертора

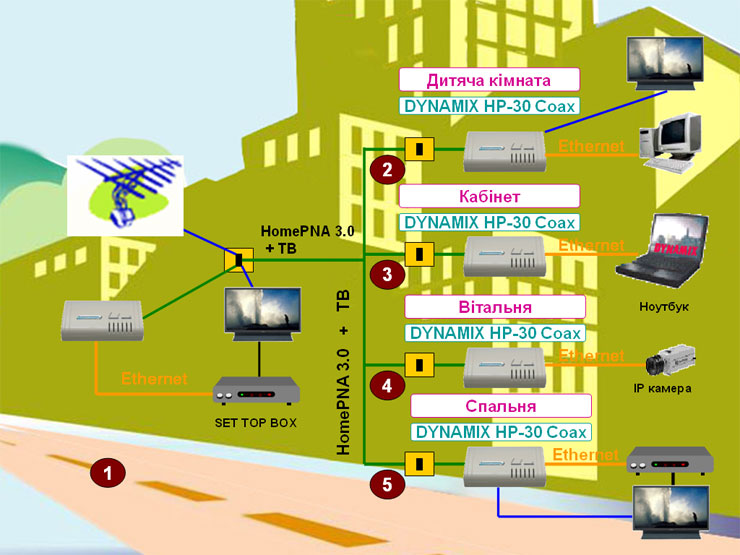

DYNAMIX HP-30 Coax (див. малюнок нижче).
Аналогічний конвертор, установлений, наприклад, у дитячій кімнаті
(2) дозволяє передавати зображення на телевізор і, одночасно, створити локальну Ethernet
мережу, включивши в неї ноутбук, розташований у кабінеті
(3).
|
2. |
DYNAMIX HP-30 Coax - конвертор (адаптер) HomePNA 3.0,
розташований у вітальні (4) дозволяє переглядати відеозображення від ІP відеокамери спостереження на комп'ютері, установленому в дитячій кімнаті й ноутбуці в кабінеті по внутрішній "квартирній" мережі.
Аналогічний конвертор, установлений, наприклад, у спальні (5) дозволяє через
SET TOP BOX, підключений через Ethernet інтерфейс до цього конвертора
DYNAMIX HP-30 Coax приймати телевізійні програми на розташований у спальні телевізор.
|
|
