Серія DYNAMIX 3000
G.SHDSL шасі доступа і модулі

 Серія DYNAMIX 3000 G.SHDSL шасі доступа і модулі

Крупніше-->



Dynamix 3000 - багатофункціональне устаткування, яке дозволить клієнтам використовувати можливості високошвидкісних ліній DSL. Dynamix 3000 підтримує G.703 або Ethernet порти, а також мультипротокольні порти DCE. Інтерфейс G. 703 дозволяє здійснювати передачу даних з швидкістю до 2.048 Mbps, а мультипротокольні DCE - до 2.304 Mbps.
   Пристрої серії Dynamіx 3000 підтримують функцію автовизначення швидкості, що дозволяє встановлювати максимальну швидкість передачі для конкретної мідної лінії. Потужна автоматична конфігурація дозволяє установку й обслуговування пристрою зробити простою і зручною. Dynamіx 3000 дозволяє так само в режимі ручного керування легко здійснити установку максимальної швидкості залежно від вимог клієнтів.


Особливості Серія DYNAMIX 3000 G.SHDSL шасі доступа і модулі

        • Підтримка ITU і ETSI стандартів
        • Підтримка основних протоколів перетворення: ITU-G.703, G.704, G.706, G.732 і G.823
        • Функція «Singe – pair» (одна пара) дозволяє використовувати тільки одну мідну пару для передачі даних з максимальною швидкістю
          до 2.304 Mbps, а за допомогою «Two – pair» (дві пари) - до 4.6 Mbps
        • Кожна лінійна карта, яка встановлюється в шасі, підтримує до двох модемів для однієї пари (два проводи)
          для рішень Е1/Datacom
        • Швидкість передачі - від 64 kbps до 2.304 Mbps (N x 64k)
        • Забезпечення сумісності з Е1 і fractional E1
        • Зручне й легке у використанні меню
        • SNMP підтримка для керування системою
        • Можливість завантаження мікропрограм
        • Установка в стандартні індустріальні 19" стійки
        • У шасі Dynamіx 3000 хх може бути встановлено до 13 карт
        • Висока щільність портів і компактний дизайн - 4U
        • Всі інтерфейси підключаються на задній панелі шасі
        • Можливість "гарячої" заміни карт і резервне живлення за рахунок установки двох джерел живлення
        • Можливість AC або DC -48V живлення
        • Можливість віддаленого поновлення мікропрограми


Специфікації. Серія DYNAMIX 3000 G.SHDSL шасі доступа і модулі

  SHDSL інтерфейс
        •  Лінійний код: 16 TCPAM (Trelli coded PAM)
        •  Швидкість передачі: від 64 kbps до 2.304Мbps
        •  Підтримка ANSI (Annex A) and ETSI (Annex B)
        •  Підтримка струму "просушки" лінії: 4mA-20mA
        •  Сумісно з ITU-T G.991.2 протоколом



Datacom інтерфейс
       •  Підтримка V.35, RS-449, RS-530, X.21
       •  Швидкість передачі: від 64kbps до 2304kbps
       •  З'єднувач D25F (допускаються так само адаптери)
       •  Синхронізація: Іnternal, External і Recovery



Ethernet інтерфейс
        •  Підтримує 10/100Base-T auto sensing half/full duplex
        •  Сумісний з IEEE 802.3/IEEE 802.3u
        •  Дозволяє працювати як режими самонавчання (self-learnіng) і прозорої передачі (bridge)
        •  Підтримує до 128 MAC адрес
        •  Підтримує функцію фільтрації в режимі моста



E1 Interface
        •  Код передачі: HDB3/AMI
        •  Швидкість передачі: від 64kbps до 2048kbps
        •  Робота в режимі full або fractіonal потоків
        •  Опір: 120 ohms balanced / 75 ohms unbalanced
        •  Фреймування: як зі структуруванням CRC-4 так і без нього
        •  Синхронізація: внутрішня (Internal) і G.703
        •  Сумісність: ITU-T G.703, G.704, G.706, G.821, G.823, G.826, CTR12
        •  Рівень передачі:
             - Амплітуда імпульсу: номінальна - 2.37V+10% для 75 ohm і - 3.00V+10% для 120 ohm
             - Амплітуда нуля: +0.1V
        •  Jitter: відповідно до ITU-T G.823
        •  З'єднувач : BNC (unbalanced), RJ-45 (balanced)



Діагностика
        • E1 петля / локальна SHDSL петля/ віддалена SHDSL петля / зовнішня петля


 Світлодіодні індикатори
        •  E1 : PWR, SHDSL, FE1, LOF, LOS, TEST, LOOP, ALARM і FAR ALARM
        • V.35 : PWR, SHDSL, TD, RD, CTS, TEST, LOOP, ALARM і FAR ALARM
        •  Ethernet : PWR, SHDSL, 10M/ACT, 100M/ACT, COL, TEST, LOOP, ALARM і FAR ALARM


Робоча відстань


Діаметр

Швидкість
 26AWG 24AWG
 512Kbps 5,7 км 6,5 км
 1024Kbps 4,8 км 5,5 км
 2048Kbps 3,8 км 4,6 км
 2304Kbps 3,4 км 4 км

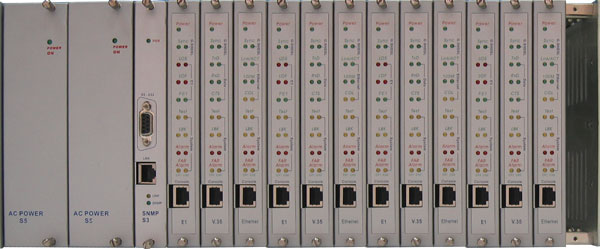

Вид спереду. Серія DYNAMIX 3000 G.SHDSL шасі доступа і модулі


Серія DYNAMIX 3000 G.SHDSL шасі доступа і модулі

Задня панель. Серія DYNAMIX 3000 G.SHDSL шасі доступа і модулі


Серія DYNAMIX 3000 G.SHDSL шасі доступа і модулі

Применение. DYNAMIX 2400A - 24 портовый ADSL концентратор. ADSL концентраторы, модемы и маршрутизаторы серии DYNAMIX продаются на Украине, в России  и в Европе.




З'єднання з шассі доступу

Найменування Опис
DYNAMIX 3000 - 19" G.shdsl шасі і модулі
Шасі:
DYNAMIX  3200-AA 19" 4U шасі для 2 AC блоків живлення, 13 слотів для додаткових карт -
12 лінійних карти і 1 SNMP
DYNAMIX 3200-DD 19" 4U шасі для одного  2 DC блоків живлення, 13 слотів для додоткових карт -
12 лінійних карти і 1 SNMP
Модулі живлення (підтримують гарячу заміну, рекомендується установка 2 джерел живлення)
DYNAMIX 3210 AC 110V/ AC220V джерело живлення
Опціональний модуль SNMP керування
DYNAMIX 3220 SNMP карта керування з MIB
Лінійні модулі
DYNAMIX 3000 (TDM Base) G.shdsl ( 2 пари / 2W) E1 ( 2 канала)
DYNAMIX 3010 (TDM Base) G.shdsl (2 пари / 2W) V.35 ( 2 канала)
DYNAMIX 3020 (TDM Base) G.shdsl (2 пари / 2W) 10/100 Base-T ( 2 канала)
Додаткові кабелі (обговорюються при замовленні)
DYNAMIX 3000-C1 E1 кабель - адаптер : HD26 Male в 1 x RJ45 Female
DYNAMIX 3000-C2 E1 кабель - адаптер : HD26 Male в 2 x BNC Female, 0.2 м
DYNAMIX 3010-C1 V35 кабель - адаптер : HD26 Male в 1 x MB34 Female, 0.2 м
DYNAMIX 3020-C1 Ethernet кабель - адаптер : HD26 Male в 1 x RJ45, 2 м
