Міст DYNAMIX HP-52/M спільно з
конверторами DYNAMIX
HP-52/S забезпечують надання
широкосмугового доступу в Інтернет,
дозволяють передавати мультимедійні
дані з фізичною швидкістю до
192 Mbps,
як, наприклад, «відео за
запитом» або «мультимедія за запитом»,
підтримують розраховані на багато
користувачів ігри і тому подібне на
відстані біля 1200 м. Ці
пристрої дозволяють просто
реалізувати надання нових сервісів без
необхідності прокладати додатковий
кабель!
Таке рішення особливе вигідно
для офісів, котеджних селищ, готелів,
багатоквартирних будинків і т.п.
Для використання MDU
HCNA моста на майданчиках, що не
обслуговуються, в колодязях, установки
в котеджах, будинках, готелях є
спеціальне виконання DYNAMIX HP-52/M Outdoor.
Цей пристрій функціонально відповідає
DYNAMIX HP-52/M, але виконано в спеціальному,
металевому корпусі що оберігає
пристрій від попадання пилу і вологи.
Отвори в корпусі для сполучних роз'ємів
на DYNAMIX HP-52/M Outdoor так само мають
спеціальний захист від попадання пилу
і вологи. Крім того, DYNAMIX HP-52/M Outdoor
розроблений так, що в цьому ж корпусі
може бути встановлена ще одна
аналогічна плата і медіаконвертори або
спеціалізовані адаптери.
Таке рішення особливе
вигідно для офісів, котеджних селищ,
готелів, багатоквартирних будинків і
тому подібне
• Передача даних з
швидкістю до 192 Mbps і одночасна передача
даних і ТБ сигналу
• Модифікація пристроїв зі
швидкістю до 224 Mbps - для супутникового
телебачення або зі швидкістю до 192 Mbps -
для операторів кабельного телебачення
• Моделі для установки в приміщенні
- DYNAMIX HP-52/M або зовнішньої установки - DYNAMIX HP-52/M Outdoor
• 2 Ethernet RJ-45 порти
10/100/1000 Mbps, 2 HCNA порти F-типа Female коаксіальний
коннектори
• Видалена ВЕБ
конфігурація і діагностика
• DYNAMIX HP-52/M (майстер-пристрій)
через меню дозволяє встановлювати
швидкість на кожному з крайових
пристроїв (DYNAMIX
HP-52/S)
• Можливість призначити
своє ім'я і номер кожному конвертору
DYNAMIX
HP-52/S
• Можливість підключити до
DYNAMIX
HP-52/M (майстер) до 61 крайових
пристроїв DYNAMIX
HP-52/S
• Безпека і ізольованість
кінцевого устаткування
• Підтримка 802.1p QoS і 802.1Q Tag VLAN
• Підтримка DHCP Client, Option 82
і Snooping
• Вбудований фільтр
усунення перешкод для TV
• Вбудований аналізатор
спектру шумів
• Дальність роботи HomePNA - до 1200 м по RG59 кабелю
• Мінімальні габарити для
зручного розташування.
|
Мережеві стандарти:
• Підтримка
HomePNA3.1 over Coax
(HCNA)
• IEEE802.3 - 10M Ethernet
• IEEE802.3u - 100M Fast Ethernet
• IEEE802.3ab 1000M Gigabit Ethernet
• IEEE802.3x - контроль
потока
Ethernet інтерфейс:
• 10/100/1000Mbps
• MDI/MDI-X Auto Crossover
Роз'єми:
• Ethernet : два RJ-45
• 2 HCNA порта F-типа Female коаксіальний
з'єднувач, один для HCNA, інший для
TV
Передача:
• Потужність 15 +/- 1 dBm
• Частота 12~44 MHz
Швидкість
передачі:
• до 192 Mbps (встановлений
фільтр 47MHz)
• Відстань до
загасання в
65 dB (не менше 1200 метрів)
Управління:
• Web, CLI, SMNP
• Підтримка
оновлення Firmware
• Можливість
управління крайовим устаткуванням
(Service Enable/Disable)
• Діагноста HCNA
інтерфейсу і вбудований
аналізатор спектру шумів
• Контроль смуги
пропускання
• Підтримка 802.1p QoS і 802.1Q Tag VLAN
• Підтримка DHCP Client, Option 82
і Snooping
• Підтримка пріоритета
на основі 802.1p, TOS, TCP/UDP портів
• Підтримка IGMP Snooping
(V1 & V2)
• Підтримка
автоконфігурації
• Статистика і
статус підключених крайових
пристроїв
Світлодіодні
індикатори:
• Diagnosis, Quality, Link/Act, LAN1, LAN2, Power
Фізичні параметри і
живлення:
• Робоча температура: 0°C- 55°C
• Температура
зберігання: -10°C - 65°C
• Вологість: 10% - 95% (без конденсата)
• Розміри: 178 mm (ш) x 136mm (д) x 35mm (в)
• Вага: біля 430 г
• Живлення: зовнішнє 12
В, або по коаксіальному кабелю 60VAC +/- 20%
• Споживана потужність < 8 Вт
|
|
 |
|

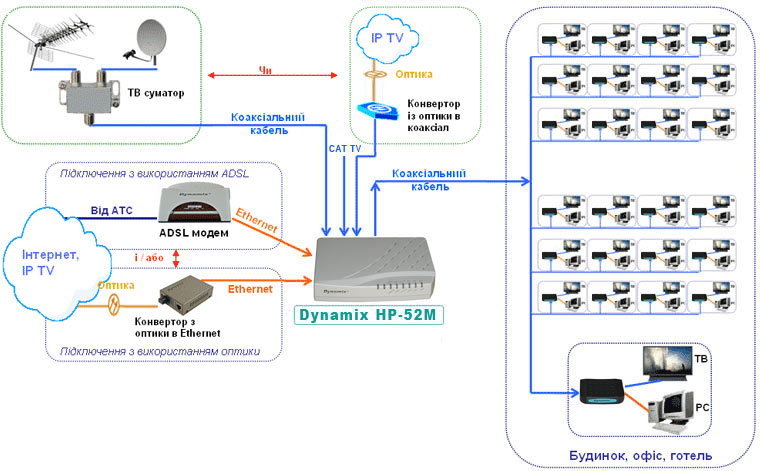

Діаграма застосування
DYNAMIX HP- 52/M і DYNAMIX HP- 52/S
|
|
|
DYNAMIX HP- 52/M
DYNAMIX HP- 52/M Outdoor
|
|
|
|
|
|
|
|
|
DYNAMIX HP-52/M MDU міст (мастер) HCNA 3.1 - Ethernet {192Mbps} -
виконання для встановлення в приміщенні
(HCNA - HomePNA 3.1 over Coax - передача даних по коаксіальному кабелю)
DYNAMIX HP-52/M Outdoor MDU міст (мастер) HCNA 3.1 - Ethernet {192Mbps} -
виконання для зовнішньої установки
(HCNA - HomePNA 3.1 over Coax - передача даних по коаксіальному кабелю)
Увага: Спільно
з DYNAMIX HP-52/M (майстер) працюють лише крайові
пристрої DYNAMIX HP-52/S
|
 |
